Dans un contexte où la transition énergétique s’impose comme une priorité mondiale, la fixation des panneaux solaires sur toiture est devenue un enjeu fondamental. Cette étape, souvent perçue comme technique et austère, revêt en réalité une importance cruciale pour garantir non seulement la sécurité et la durabilité des installations photovoltaïques, mais aussi pour optimiser leur rendement sur le long terme. En maîtrisant les méthodes efficaces de fixation, il est possible de pérenniser l’investissement, d’assurer l’étanchéité du toit tout en respectant les contraintes mécaniques liées aux conditions climatiques. Que vous soyez un particulier souhaitant produire votre énergie, un professionnel du bâtiment ou un porteur de projet, comprendre les différentes techniques d’ancrage toiture, ainsi que leurs avantages et limitations, est indispensable pour bénéficier pleinement du potentiel solaire de votre habitat ou bâtiment.
De la sélection des supports de montage adaptés au type de toit, à la prise en compte de l’orientation et de l’inclinaison des panneaux photovoltaïques, chaque facette de l’installation impacte la performance énergétique et la sécurité. La maintenance solaire trouve aussi sa place dans ce processus, en permettant d’assurer que la fixation reste fiable face aux années, à la corrosion, à la dilatation thermique et aux intempéries. La conformité aux normes est enfin un gage de qualité qui assure la pérennité et la conformité réglementaire du système installé. Cet article explore en profondeur les méthodes incontournables pour une installation durable et réussie des panneaux solaires sur toiture, vous guidant dans le choix des solutions les plus pertinentes selon votre configuration.
En bref :
- La fixation des panneaux solaires est essentielle pour la sécurité, la durabilité et l’optimisation de la production énergétique.
- Différents systèmes de fixation existent selon le type de toiture : crochets pour tuiles, fixations pour ardoises, attaches pour bac acier, structures lestées pour toits plats.
- L’étanchéité et la résistance aux intempéries sont des critères prioritaires à surveiller pour éviter infiltrations et dégradations du support.
- Respecter les normes et DTU garantit la conformité de l’installation et sa pérennité dans le temps.
- La maintenance régulière et la vigilance sur l’état des fixations prolongent la durée de vie des panneaux photovoltaïques.
Méthodes de fixation panneau solaire toiture : comprendre les principes pour une installation sûre et durable
La fixation des panneaux photovoltaïques sur toiture repose sur un ensemble complexe mais essentiel d’éléments techniques qui garantissent la stabilité et la résistance de l’installation. Chaque système de fixation est conçu pour s’adapter aux contraintes mécaniques spécifiques liées au vent, à la neige et à la dilatation thermique, tout en assurant une pose conforme pour maximiser le rendement des panneaux. Une fixation adaptée évite les mouvements indésirables qui pourraient dégrader les modules ou compromettre l’étanchéité de la toiture.
Les supports de montage sont au cœur de cette étape, composés généralement de rails en aluminium, de crochets spécifiques et de brides qui maintiennent les panneaux solidement. Ces composants assurent que les panneaux soient maintenus à la bonne inclinaison – en moyenne entre 30° et 35° dans la majeure partie de la France pour une exposition optimale au soleil. La prise en compte du type de toiture est cruciale : que le support soit en tuiles, ardoises, bac acier ou plat, le choix des fixations et de la méthode d’ancrage doit répondre à la nature du matériau pour garantir la sécurité et ne pas compromettre l’étanchéité.
Par exemple, pour une toiture en tuiles, les crochets dits « crochets sous-tuiles » sont employés pour ne pas casser ou percer la couverture tout en assurant un maintien solide. À l’inverse, sur une toiture en bac acier, on privilégie souvent des fixations traversantes avec joints d’étanchéité afin d’éviter toute infiltration d’eau, tout en résistant aux contraintes de flexion du métal. La surimposition, qui consiste à poser les panneaux au-dessus de la toiture sans dépose de la couverture initiale, est largement utilisée pour sa simplicité et sa capacité à préserver la toiture d’origine. Toutefois, cette méthode exige un contrôle rigoureux de l’étanchéité et une fixation bien dimensionnée pour ne pas alourdir excessivement la structure.
L’importance des normes DTU, notamment le DTU solaire, ne doit pas être sous-estimée. Ces documents techniques unifiés précisent les tolérances, les matériaux et les méthodes d’installation validées pour éviter tout risque en exploitation. Le respect des normes prévient les dégradations prématurées dues aux conditions climatiques ou à une mauvaise fixation qui pourrait compromettre l’intégrité du toit et la sécurité des occupants. Pour aller plus loin, il est pertinent de consulter des guides spécialisés qui détaillent les kits et systèmes adaptés aux différents contextes, comme ce guide complet sur les kits de fixation toiture.
Choix du système de fixation selon le type de toiture : critères techniques et exemples concrets
Le choix du système de fixation est à la fois une décision technique et stratégique qui doit tenir compte de la configuration du toit, du type de panneaux, de l’orientation ainsi que des conditions locales de vent et de neige. Voici un panorama des principales méthodes disponibles en fonction des matériaux de toiture les plus courants :
Fixation pour toiture en tuiles : crochets sur mesure et pose en surimposition

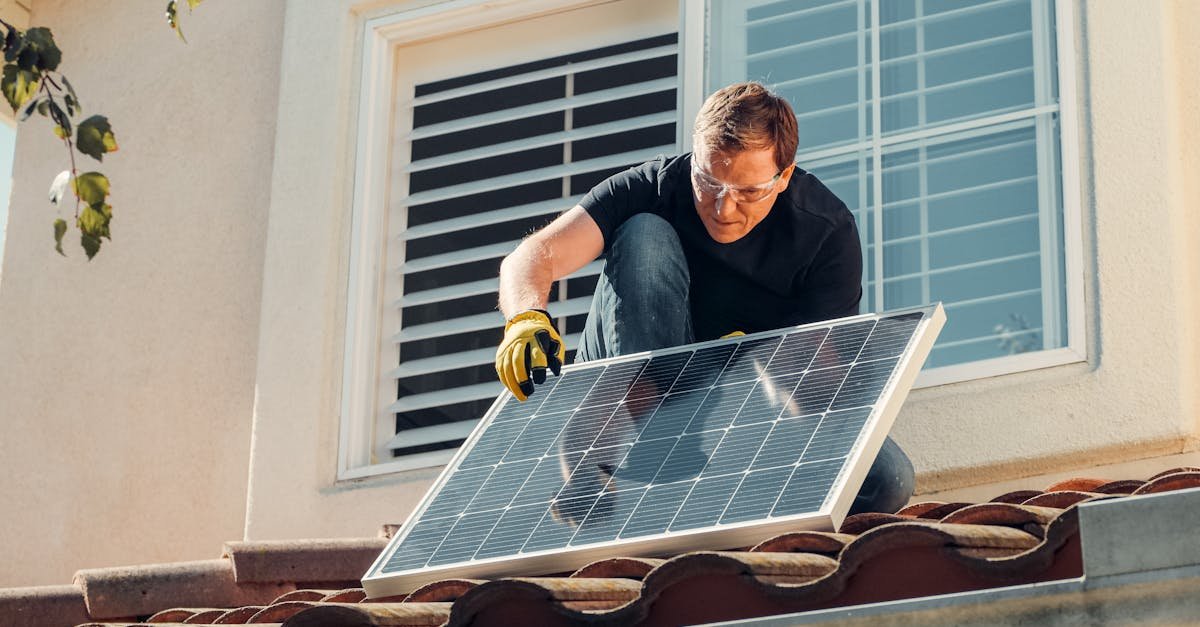

Pour les toitures en tuiles, la méthode la plus répandue utilise des crochets adaptés qui se positionnent sous la tuile pour ne pas endommager la couverture. Le crochet se fixe solidement à la charpente, puis sert de base au rail sur lequel les panneaux sont clipsés. Cette technique assure une fixation durable tout en maintenant l’étanchéité grâce à l’intégration de joints et de cales spécifiques.
Ce système présente l’avantage de préserver la toiture existante et d’être compatible avec la majorité des panneaux photovoltaïques sur le marché. Cependant, le coût et le temps d’installation peuvent varier fortement selon la complexité du profil des tuiles : tuiles plates, mécaniques ou canal ne requièrent pas les mêmes types de supports. Il est donc recommandé de faire appel à un spécialiste pour évaluer précisément les besoins.
Fixation pour bac acier : attaches auto-perceuses et gestion de l’étanchéité
Les toitures en bac acier, très communes dans les bâtiments industriels et agricoles, présentent des défis spécifiques. La fixation doit impérativement conserver l’étanchéité malgré les perforations nécessaires pour ancrer les supports. Les attaches auto-perceuses avec joints EPDM garantissent une bonne isolation et une résistance durable aux infiltrations d’eau et à la corrosion. La fixation est généralement directe sur les nervures ou sur les creux du bac acier, selon la conception du support.
Une attention toute particulière est portée à la répartition des charges et à la gestion des dilatations thermiques, fréquentes sur ces supports métalliques. La maintenance solaire permet ici de vérifier régulièrement l’état des joints et des fixations pour prévenir tout desserrage ou fuite, notamment après les épisodes climatiques violents.
Supports pour toiture plate : systèmes lestés et structures inclinées réglables
Les toits plats représentent un défi différent. Contrairement aux toitures inclinées, l’orientation des panneaux ne tire pas parti d’un angle naturel. On recourt souvent à des systèmes de fixation lestés, utilisant des blocs de béton ou de gravier pour stabiliser les structures sans percer la membrane d’étanchéité. Ces structures proposent par ailleurs des supports inclinables permettant de régler l’angle des panneaux afin d’optimiser la captation solaire.
Ces systèmes lestés offrent une solution rapide et réversible, idéaux pour les bâtiments commerciaux ou collectifs. Toutefois, un calcul précis du poids maximal supporté par la toiture est impératif pour éviter d’endommager la structure porteuse. D’autres solutions ancrées existent, destinées aux toits plus solides ou soumis à de fortes sollicitations mécaniques.
Tableau comparatif des systèmes de fixation selon les types de toitures
| Type de toiture | Système de fixation recommandé | Avantages | Points d’attention |
|---|---|---|---|
| Toiture en tuiles | Crochets sous-tuiles + rails en aluminium | Préserve la couverture, bonne étanchéité, durable | Complexité selon profil des tuiles, coût variable |
| Toiture en bac acier | Fixations auto-perceuses avec joints EPDM | Installation rapide, bonne résistance à la corrosion | Maintenance régulière des joints nécessaire |
| Toiture plate | Structures lestées réglables en inclinaison | Pas de perçage, installation réversible | Charge lourde, besoin d’évaluation structurelle |
| Toiture en ardoises | Fixations spécifiques anti-casse | Respect de la toiture, durabilité | Manipulation délicate, plus coûteux |
Impact de l’étanchéité et de la résistance aux intempéries sur la pérennité de la fixation panneau solaire toiture
Dans tout projet d’installation photovoltaïque, garantir l’étanchéité de la toiture après la pose est un critère clé. Une fixation mal conçue ou mal réalisée peut provoquer des infiltrations d’eau, favorisant le développement de moisissures, la corrosion des supports et la dégradation accélérée des matériaux. Pour éviter ces désagréments, le choix des accessoires tels que les joints d’étanchéité, les brides et les caches, mais également la méthode de pose, doivent être rigoureusement maîtrisés.
Les fixations sont soumises à des conditions souvent extrêmes : fortes rafales de vent, accumulations neigeuses, variations thermiques importantes. Ces contraintes accentuent les risques mécaniques sur les points d’ancrage. Les matériels résistants à la corrosion et les traitements anti-UV participent ainsi à la longévité de l’installation. L’usage de profils en aluminium anodisé ou d’acier galvanisé est largement privilégié pour leur durabilité.
Un point trop souvent négligé est la gestion des vibrations et des dilatations thermiques. Des bords flexibles, des rondelles dentées et des serrages contrôlés limitent les desserrages intempestifs. Ce sont des détails techniques essentiels pour qu’une fixation panneau solaire installation durable soit viable sur 25 ans voire plus. La maintenance solaire régulière, incluant le contrôle de l’intégrité de ces éléments, s’impose comme une garantie supplémentaire pour éviter la casse prématurée.
À ce titre, plusieurs guides spécialisés permettent de détailler les bonnes pratiques d’installation et d’entretien. Le respect des recommandations techniques pour la fixation des panneaux solaires est un moyen sûr d’associer rendement et longévité. En phase d’installation, une attention particulière portée à chaque étape de fixation évite une majorité des défauts récurrents observés lors des audits de maintenance.
Conseils pratiques pour réussir l’installation et la maintenance des fixations photovoltaïques
Réaliser une fixation panneau solaire toiture efficace nécessite de suivre un protocole rigoureux et d’utiliser des outils adaptés. La préparation commence par un examen approfondi de la charpente et du support, afin de s’assurer de leur solidité et de leur capacité à recevoir la charge des panneaux et de leurs supports.
Les étapes cruciales comprennent l’installation précise des rails, l’alignement au millimètre près, ainsi que la fixation solide des crochets ou poteaux sur la structure porteuse. Il est impératif d’intercaler des joints d’étanchéité autour des fixations qui traversent la couverture, afin de garantir l’absence de fuites d’eau. Un réglage minutieux de l’inclinaison et de l’espacement permet d’optimiser la ventilation des panneaux, réduisant les risques de surchauffe et d’usure prématurée.
En matière de maintenance solaire, un contrôle annuel est recommandé pour inspecter visuellement l’état des fixations, resserrer les brides desserrées, vérifier l’absence de corrosion et détecter d’éventuels dommages mécaniques ou d’infiltrations. Le remplacement rapide des éléments dégradés permet de maintenir la sécurité globale et le rendement énergétique. Il est souvent judicieux de planifier ces opérations en fonction des saisons, notamment après l’hiver.
Pour ceux qui souhaitent approfondir les solutions spécifiques selon leur toiture, ce guide sur les systèmes de fixation adaptés à chaque type de toiture offre un panorama clair et des conseils personnalisés pour optimiser l’installation.
Comparateur des méthodes de fixation pour panneaux solaires en toiture
Ce tableau interactif vous permet de comparer plusieurs systèmes de fixation pour panneaux solaires selon différents critères importants pour une installation durable.
| Système de fixation | Coût moyen | Durée de vie estimée | Adapté pour type de toit | Facilité d’installation |
|---|
Quels sont les principaux systèmes de fixation pour panneaux solaires sur toiture ?
Les principaux systèmes comprennent les crochets sous-tuiles pour toitures en tuiles, les fixations auto-perceuses avec joints pour bac acier, les structures lestées pour toits plats et les fixations spécifiques pour ardoises. Le choix dépend du type de toiture et des contraintes mécaniques.
Comment garantir l’étanchéité lors de la fixation des panneaux photovoltaïques ?
L’étanchéité est assurée grâce à l’utilisation de joints adaptés, un perçage maîtrisé et un respect strict des normes DTU. Des contrôles réguliers en maintenance solaire sont nécessaires pour prévenir les infiltrations.
Quelle inclinaison optimale pour la fixation des panneaux sur toiture ?
Une inclinaison entre 30° et 35° est généralement recommandée pour maximiser la production solaire en France, mais elle peut être ajustée selon l’orientation du toit et les conditions locales.
Peut-on installer soi-même les fixations de panneaux solaires sur toiture ?
Il est possible de procéder soi-même avec une bonne connaissance et des outils adaptés, mais il est conseillé de faire appel à un professionnel pour garantir la conformité aux normes et la sécurité, notamment pour la fixation et l’étanchéité.
Quelle maintenance prévoir pour la fixation des panneaux solaires ?
Une inspection annuelle est recommandée pour vérifier l’état des fixations, resserrer les vis, nettoyer les joints et remplacer les éléments abîmés afin d’assurer la durabilité et la sécurité de l’installation.
